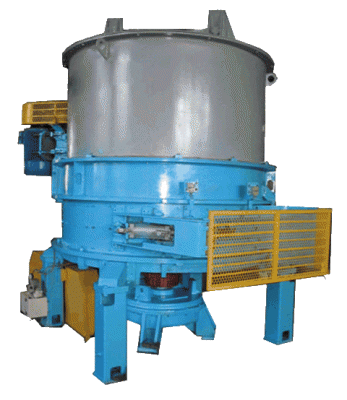

Интенсивные смесители (ИСЛ-10, ИСЛ-20, ИСЛ-40, ИСЛ-60, ИСЛ-80, ИСЛ-100)
ИСЛ
12 ИСЛ Компания ВОЛЕВ-ИНВЕСТ поставляет интенсивные смесители (ИСЛ) турбо-вихревого типа для приготовления формовочных смесей, комплектует их системами дозирования сухих и жидких компонентов смеси.
Интенсивные смесители могут встраиваться в действующие литейные цеха на место смесителей старых конструкций без существенных изменений имеющихся дозирующих устройств и транспортных систем
Конструктивные особенности смесителей ИСЛ:
- Два независимых рабочих органа: активатор и вихревая головка

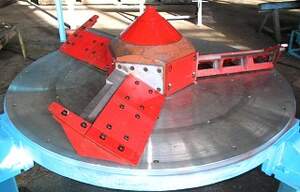

- Плужки активатора с быстросменными ножами из твердосплавных пластин

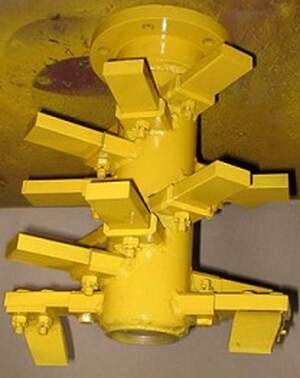

- Высокоскоростная вихревая головка с быстросменными ножами
- Обечайка и днище облицованы листами нержавеющей стали
- Централизованная автоматическая смазка подшипниковых узлов и зубчатых зацеплений
Принцип работы

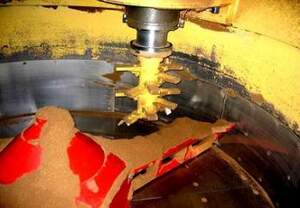

Интенсивность перемешивания достигается обработкой смеси двумя рабочими органами, которые одновременно перемещают смесь в горизонтальной и вертикальной плоскостях. Вращающийся активатор поднимает смесь наклонными плужками со дна чаши и перемещает ее волнами в зону работы вихревой головки с частотой 100 волн в минуту. Ножи высокоскоростного ротора вихревой головки захватывают отдельные порции смеси в поднимающейся к головке волне и распределяют смесь веерообразно по площади чаши, обеспечивая равномерное перемешивание всех компонентов смеси.Вращающиеся плужки активатора поднимают смесь с днища чаши вверх и перемещают ее от центра чаши к обечайке. При открытии двери пневмоцилиндром происходит быстрая (за 10…15 сек.) выгрузка готового замеса. Нижние и боковые ножи плужков активатора установлены с минимальным зазором 1,0…1,5 мм между днищем и обечайкой чаши, благодаря чему:
- на стенках и днище смесителя не происходит нарастание уплотненной смеси;
- при выгрузке смеси ножи полностью очищают поверхности днища и обечайки чаши;
- обеспечивается высокая долговечность ножей – более года.
Преимущества смесителей ИСЛ (по сравнению с катковыми бегунами)
Технологические:
Обеспечивается высокое качество смеси по следующим параметрам:
- однородность состава, влажности и других технологических свойств в каждом замесе;
- отсутствие комьев за счет аэрации смеси при вращении ротора вихревой головки;
- высокая газопроницаемость смеси в результате более равномерного распределения глинистых частиц по поверхности зерен песка. Сокращается время полного цикла перемешивания до 90 сек.
Эксплуатационные:
- повышение производительности смесителей на 30...40% за счет сокращения времени рабочего цикла;
- сокращение на 30…35% расхода потребляемой электроэнергии;- возможность пуска смесителя с полным замесом в чаше;
- улучшение условий обслуживания и ремонта рабочих органов во внутренней части корпуса смесителя;
- повышение долговечности подшипниковых узлов и зубчатых зацеплений за счет использования централизованной автоматической системы смазки;
- увеличение долговечности и надежности основных агрегатов за счет снижения пиковых нагрузок при пуске и работе смесителя;
- высокая износостойкость ножей активатора с твердосплавными пластинами, позволяющая повысить межремонтный срок службы до 2 лет.
По желанию Заказчика комплекты смесеприготовительного оборудования могут оснащаться системами автоматического контроля качества смеси.
